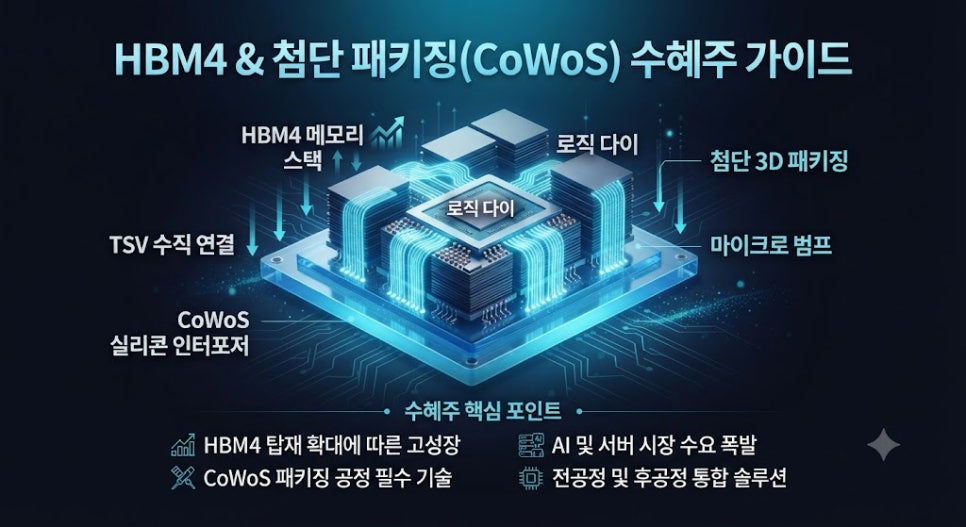

AI 반도체 시장이 차세대 스펙으로 전환되면서, 6세대 고대역폭 메모리인 HBM4와 첨단 패키징(CoWoS)의 결합이 반도체 패러다임을 근본적으로 바꾸고 있다. [1]
기존 메모리 공정의 한계를 극복하기 위해 HBM4부터는 로직 파운드리 공정을 베이스 다이에 도입하는 등 메모리와 파운드리의 경계가 허물어지는 구조적 변화가 일어났다. [2]
이에 따라 패키징 및 후공정(OSAT), 신규 소재·장비 공급망을 중심으로 한 HBM4 수혜주와 차세대 기술 트렌드를 명확히 정리한다. [3]
📌 핵심 요약
Q. HBM4 도입과 차세대 CoWoS 기술 변화의 핵심은 무엇인가요?
A. HBM4는 최하단 **베이스 다이(Base Die)에 선단 파운드리 공정(4nm/5nm 등)**을 최초로 적용하여 GPU/NPU와의 통합 성능을 높였으며 [1], 이를 수평·수직으로 연결하는 CoWoS-R/L 및 3D 패키징 기술이 필수 요소로 자리 잡았다. [2]
HBM4 & 첨단 패키징 3대 핵심 변화
① 메모리-파운드리 융합: 베이스 다이를 메모리 공정이 아닌 초미세 파운드리 공정으로 제작하여 전력 효율 극대화. [1]
② 버스 폭(Bus Width) 확장: 1024비트에서 2048비트로 2배 확대되어 초고속 데이터 전송 속도 달성. [1,2]
③ 하이브리드 본딩 도입: 기존 칩렛 연결용 덤프(Bump)를 없애고 구리와 구리를 직접 붙여 인터커넥트 밀도 극대화. [2,3]
💡 함께 읽으면 좋은 글 (아래 클릭)
1️⃣ HBM4와 첨단 패키징이 바꾸는 반도체 생태계
반도체 미세화 공정이 물리적 한계에 도달함에 따라, 다종 칩을 하나로 묶어 성능을 극대화하는 Advanced Packaging(첨단 패키징)이 차세대 반도체의 핵심으로 부상했다. [2]
정의: HBM4(6세대 HBM)는 2048비트의 입출력(I/O) 인터페이스를 갖춘 초고속 메모리로, TSMC의 CoWoS(Chip-on-Wafer-on-Substrate) 같은 첨단 패키징을 통해 GPU/NPU와 실리콘 인터포저 위에서 통합 구동된다. [1,2]
기존 메모리 제조사가 독자적으로 만들던 구조에서 벗어나, 파운드리 업체(TSMC, 삼성전자 등)와의 긴밀한 생태계 협력이 필수적이 되었다. [1,3]
2️⃣ HBM4 & 첨단 패키징(CoWoS) 주요 기술 변화 3가지
HBM4 상용화와 함께 핵심 반도체 제조 공정에서 나타난 변화다. [1,2]
❶ 베이스 다이(Base Die)의 파운드리 공정 전환
- 주요 변화: 5세대(HBM3E)까지는 메모리 제조사의 전통적인 DRAM 공정으로 베이스 다이를 만들었으나, HBM4부터는 4nm/5nm급 미세 파운드리 로직 공정이 적용된다. [1]
- 기술적 이점: 고성능 연산 기능 및 전력 제어 회로를 베이스 다이에 직접 구현하여 AI 연산 효율성을 한 단계 끌어올린다. [1,2]

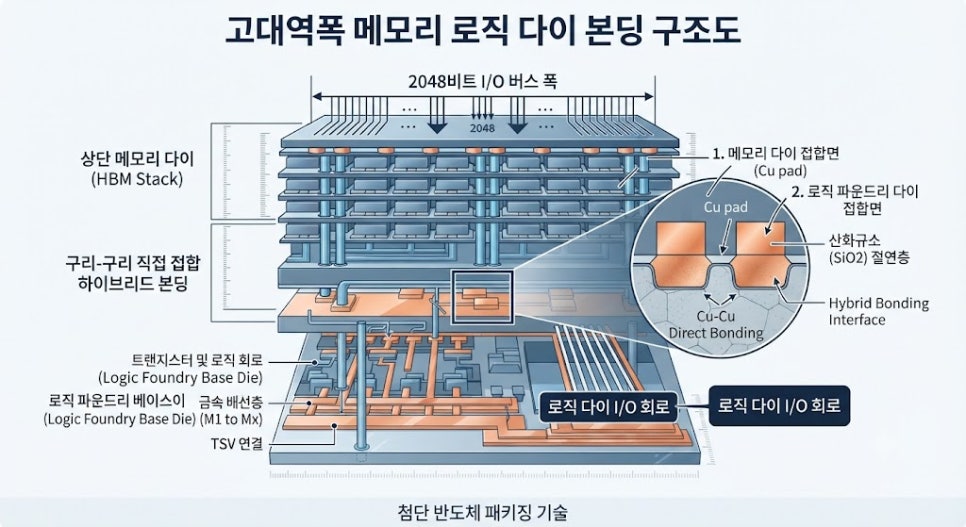

❷ 인터커넥트 패러다임 변화: 하이브리드 본딩(Hybrid Bonding)
- 주요 변화: 기존의 마이크로 붐프(Micro-bump) 방식은 칩 간 간격 단축에 한계가 있어, 구리-구리를 직접接合하는 하이브리드 본딩 기술이 본격 적용된다. [2,3]
- 기술적 이점: 신호 전송 속도 향상, 열 방출 성능 개선, 패키지 두께 축소를 동시에 달성한다. [2]
❸ CoWoS 고도화 및 인터포저 대형화
- 주요 변화: 더 많은 HBM4 칩과 대형 AI 가속기 칩을 하나의 패키지 위에 탑재하기 위해 실리콘 인터포저의 면적이 가파르게 늘어났다. [2]
- 기술적 이점: CoWoS-L, CoWoS-R 등 유기물/유리 기반 차세대 인터포저 및 첨단 기판 기술의 중요성이 가중된다. [2,3]
💡 함께 읽으면 좋은 글 (아래 클릭)

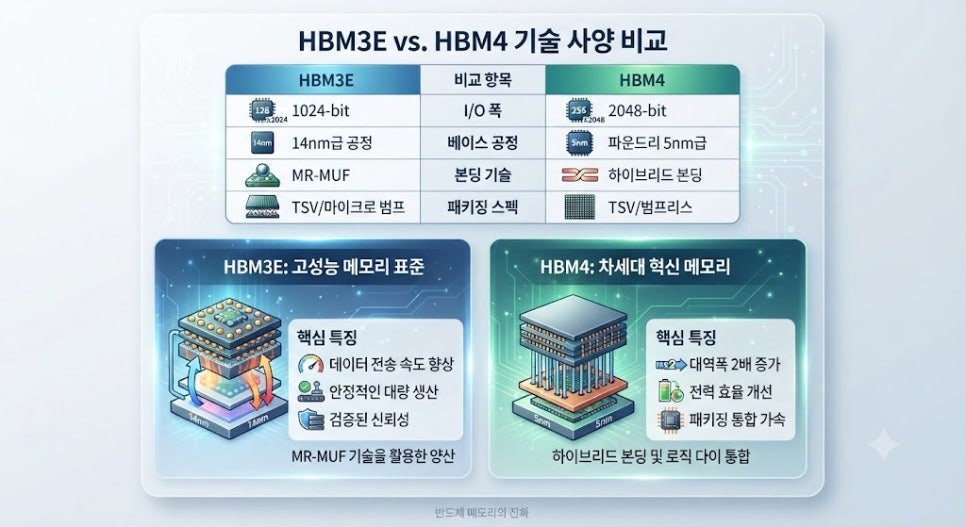

3️⃣ HBM 각 세대별 기술 스펙 및 패키징 비교
HBM3E와 HBM4의 기술적 차이점을 정리한 비교표다. [1,2]
| 구분 | HBM3E (5세대) | HBM4 (6세대) |
|---|---|---|
| 버스 폭 (I/O) | 1024-bit | 2048-bit (2배 확대) [1] |
| 베이스 다이 공정 | DRAM 공정 (10nm급) | 선단 로직 파운드리 공정 (4nm/5nm) [1] |
| 주요 본딩 기술 | MR-MUF / Advanced TC-NCF | Advanced TC-NCF & 하이브리드 본딩 [2,3] |
| 핵심 패키징 | 2.5D CoWoS-S/R | CoWoS-L / 3D IC 통합 패키징 [2] |

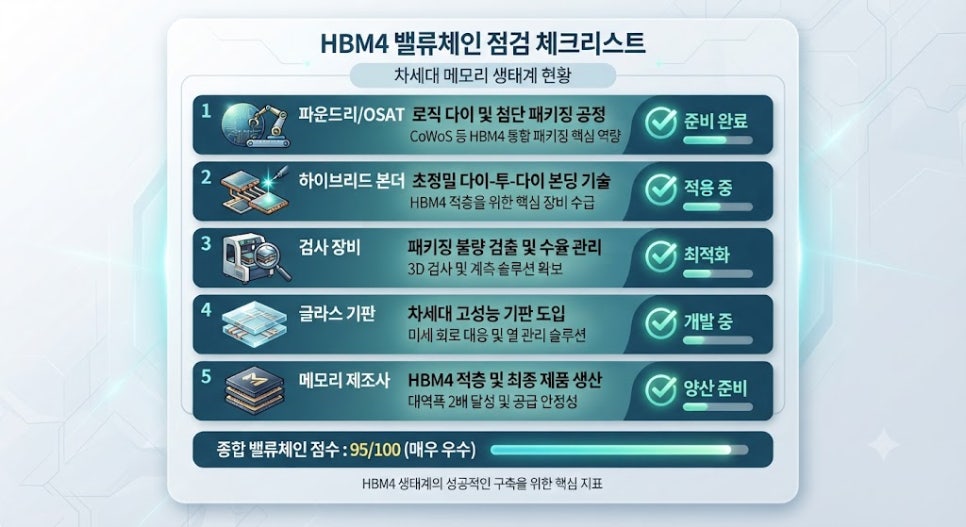

✅ HBM4 & 첨단 패키징 수혜주 수혜 포인트 체크리스트
HBM4 생태계 변화에 따라 수혜가 예상되는 핵심 공급망 점검표다. [3]
| 확인 | 섹터 / 분야 | 핵심 수혜 포인트 |
|---|---|---|
| ☐ | 파운드리 및 OSAT | TSMC, 삼성전자, 대만 OSAT 업체 등 첨단 패키징 외주 및 인터포저 공급망 확대 [1,3] |
| ☐ | 하이브리드 본딩 장비 | 칩 간 구리 직접 접합을 구현하는 초정밀 본딩 및 세정·검사 장비 제조사 [2,3] |
| ☐ | 검사 및 계측(Metrology) | 2048비트로 늘어난 I/O 및 초미세 인터커넥트의 결함을 잡는 AI 3D 검사 장비 [2,3] |
| ☐ | 차세대 기판 및 소재 | 유기물/유리 인터포저, 글라스 기판(Glass Substrate), 고열전도성 방열 소재(TIM) [2,3] |
| ☐ | HBM 메모리 제조사 | SK하이닉스, 삼성전자, 마이クロン 등 베이스 다이 파운드리 협업 생태계 선점 기업 [1,3] |
❓ 자주 묻는 질문 (FAQ)
Q. HBM4에서 베이스 다이를 파운드리 공정으로 만드는 이유는 무엇인가요?
Q. CoWoS 패키징이란 무엇이며 왜 HBM에 필수적인가요?
Q. 하이브리드 본딩이 도입되면 기존 본딩 장비 업체는 불리한가요?
4️⃣ 마무리
HBM4와 첨단 패키징(CoWoS)의 진화는 반도체 산업의 주도권이 단순한 칩 제조를 넘어 ‘어떻게 묶고 연결할 것인가’의 통합 패키징으로 이동했음을 보여준다. [1,2]
HBM4 수혜주를 선별할 때에는 메모리 제조사뿐만 아니라 하이브리드 본딩, 검사 장비, 차세대 기판 등 기술 변곡점에 위치한 핵심 밸류체인 기업들을 다각도로 분석하여 투자 전략을 수립해 보자. [3]
💡 함께 읽으면 좋은 글 (아래 클릭)
📚 참고문헌
| 번호 | 출처 |
|---|---|
| 1 | TrendForce 차세대 HBM4 및 첨단 패키징 시장 전망 보고서 |
| 2 | TSMC CoWoS 및 3D fabric 기술 로드맵 세미나 발표자료 |
| 3 | 한국반도체산업협회(KSIA) 차세대 반도체 후공정 밸류체인 분석 |
(면책 조항: 본 글은 반도체 기술 동향 및 산업 정보 제공을 목적으로 작성되었으며, 특정 종목에 대한 투자 권유가 아닙니다. 모든 투자 판단과 책임은 투자자 본인에게 있습니다.)
